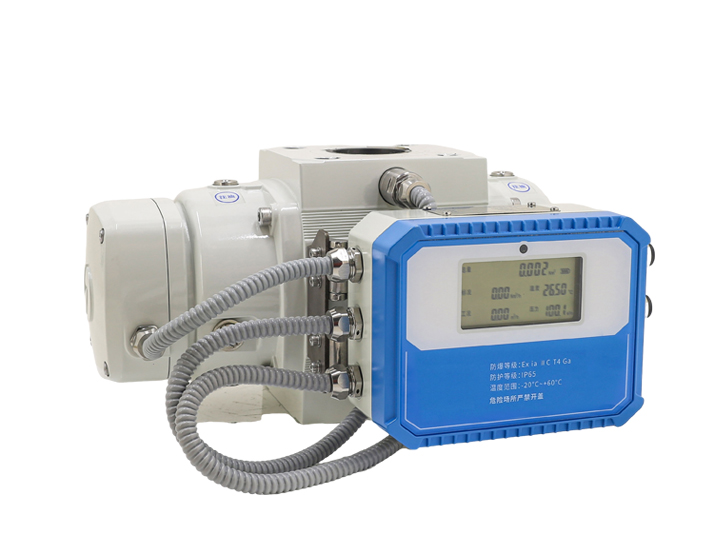

智能气体腰轮流量计

分类：流量仪表

型号：LLQ-TY

智能气体腰轮（罗茨）流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于计量流经封闭管道的气体总量。该流量计采用单片机技术和微功耗技术，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示标准状态下（P0=101.325kPa，T0=293.15K）的体积总量。本流量计执行中华人民共和国机械行业标准JB/T7385-2015《气体腰轮流量计》。

联系电话：13001305650

选型支持样本下载

产品详情

资料下载

智能气体腰轮流量计选型样本.pdf

智能气体腰轮流量计说明书.pdf

典型应用

广泛适用于城市燃气和工业气体流量计量与检测，是用户实现高准确度、高可靠计量的理想仪表。

应用特点

准确度高，重复性好。内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变，工作寿命长。

流量计前后不需要直管段，可以安装在环境狭窄的场合。

始动流量小，量程比宽，适合于计量负荷变动大的气体流量。

计量准确度不受压力和流量变化的影响，性能稳定，寿命长。

仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485（MODBUS-RTU 协议）通讯输出；同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。

电路采用表贴安装工艺，结构紧凑、抗干扰能力强、可靠性高。

使用全新的第四代隧道磁阻技术信号传感器（TMR），大大增强了仪表的抗电磁干扰能力。

可靠的电磁兼容设计，抗干扰性能好，可靠性高，满足JJG633-2005标准的电磁兼容实验要求。

采用低功耗设计，可用锂电池供电，电池可连续使用5年以上；同时也可外接电源。

液晶显示屏（带背光），读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。

具有实时数据存储功能。

技术参数

执行标准	封闭式管道中气体流量的测量—《气体腰轮流量计》（JB/T7385-2015）
公称通径	DN25采用锥管螺纹连接或法兰连接；DN40、DN50、DN80、DN100采用法兰连接
连接方式	法兰连接型、螺纹连接型
准确度等级	1.5、1.0
量程比	1:30~1:150
仪表材质	表体：铸铝
	转子：铝合金
	转换器：铸铝
使用条件	环境温度:-20～+60℃；相对湿度:5%～90%；介质温度:-30～+80℃；大气压力:86kPa～106kPa
防护等级	IP65
工作电源	A．外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
工作电源	B．内电源：2节3.6V10AH锂电池。
信号输出	脉冲信号、4 ~ 20mA电流信号、IC卡控制信号、报警信号
通讯信号	RS485通讯等
实时记录	月记录、日记录、小时记录、事件记录
信号接口	内螺纹M20×1.5或其他，信号线线径最大不超过12mm
防爆等级	ExiaIICT4 Ga
防护等级	IP65

流量范围

公称通径 (mm)	仪表型号	始动流量（m³/h）	流量上限（m³/h）	压力损失（Pa）	耐压等级（Mpa）	精度等级	量程比	仪表材质
DN25	LLQ-16	0.06	16	300	1.6	1.0	60:1	铝合金
DN25	LLQ-25	0.06	25	300	1.6	1.0	60:1	铝合金
DN40	LLQ-40	0.09	40	110	1.6	1.0	100:1	铝合金
DN40	LLQ-65	0.06	65	100	1.6	1.0	100:1	铝合金
DN50	LLQ-65	0.06	65	100	1.6	1.0	100:1	铝合金
DN50	LLQ-110	0.09	110	145	1.6	1.0	120:1	铝合金
DN80	LLQ-240	0.08	240	320	1.6	1.0	80:1	铝合金
DN100	LLQ-240	0.08	240	350	1.6	1.0	80:1	铝合金
DN100	LLQ-450	0.1	450	545	1.6	1.0	120:1	铝合金
